Instrucciones del equipo

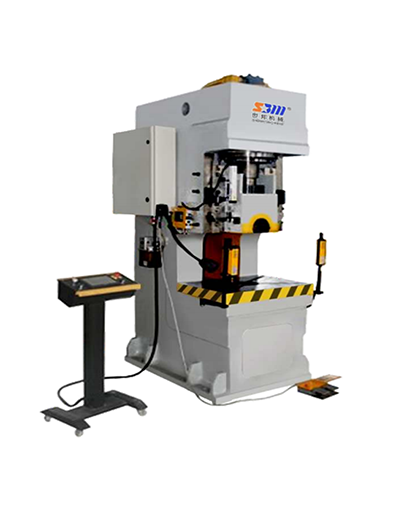

Esta es una punzonadora hidráulica de alta velocidad con estructura de un solo brazo tipo C, que combina las ventajas de la Prensa hidráulica y la punzonadora mecánica. Las principales características de rendimiento son las siguientes:

Estructura y rigidez

Cuerpo abierto de un solo brazo tipo C: adopta una estructura de fundición/soldadura de placa de acero de alta resistencia, que está templada para eliminar la tensión, tiene una gran rigidez y buena resistencia a la deformación, y tiene tres espacios operativos abiertos para facilitar la carga y descarga y la instalación del molde.

Guía de riel guía de alta precisión: el control deslizante adopta una guía de columna/riel guía alargada, que tiene una fuerte resistencia a la carga excéntrica, lo que garantiza la precisión del movimiento y la estabilidad durante el estampado a alta velocidad y extiende la vida útil del molde.

Hidráulica y Control

Sistema hidráulico avanzado: utiliza circuitos hidráulicos integrados como cilindros madre e hijo o válvulas enchufables, con respuesta rápida, bajo impacto hidráulico y bajo nivel de ruido, lo que lo hace más eficiente energéticamente y eficiente en comparación con las punzonadoras hidráulicas comunes.

Control inteligente CNC: interfaz de operación de pantalla táctil PLC +, admite dos modos de proceso de distancia fija/presión fija, puede ajustar de manera flexible la carrera del control deslizante, la velocidad, la presión y lograr procesos complejos como el mantenimiento de presión retardada.

Protección de seguridad: equipado con dos botones manuales, barreras de luz de seguridad, protección contra sobrecargas, dispositivos de parada de emergencia, de acuerdo con los estándares de producción de seguridad.

Velocidad y precisión

Capacidad de estampado a alta velocidad: el número de golpes puede alcanzar de 30 a 80 veces por minuto (dependiendo del tonelaje) y la eficiencia es cercana a la de las punzonadoras mecánicas, adecuadas para la producción en masa.

Mecanizado de alta precisión: el control deslizante tiene una alta precisión de posicionamiento, un pequeño error de posicionamiento repetido y puede completar de manera estable punzonado de precisión, estiramiento superficial, doblado y otros procesos.

Parámetros ajustables: la presión de trabajo, la carrera deslizante y la velocidad de avance/trabajo rápido se pueden ajustar infinitamente dentro del rango nominal, adaptándose a diferentes requisitos de materiales y procesos.

Fiabilidad y Mantenimiento

Diseño de larga duración: la columna y el vástago del pistón están templados y tratados con cromo duro, lo que proporciona una alta resistencia al desgaste y suavidad superficial; El sistema de filtración de aceite hidráulico garantiza la vida útil de la bomba de aceite y el grupo de válvulas.

Bajo costo de mantenimiento: la tubería hidráulica está conectada mediante mangueras de alta presión para reducir los puntos de fuga; Diseño modular del sistema eléctrico, solución de problemas y mantenimiento convenientes.

Respetuoso con el medio ambiente: los circuitos hidráulicos optimizados reducen el consumo de energía y el ruido, lo que da como resultado un entorno de trabajo más limpio.

Universalidad de aplicación

Puede completar varios procesos de estampado en frío, como punzonado, corte, doblado, estiramiento superficial, estampado, corrección y prensado de láminas de metal.

Adecuado para el mecanizado de precisión de piezas pequeñas y medianas en industrias como ferretería, componentes automotrices, electrónica, cocina y baño, con gran compatibilidad con moldes.
